27. Bölge · 754 Konut
İstanbul · Arnavutköy · Sazlıbosna
İstanbul İli Arnavutköy İlçesi Sazlıbosna Mevki 27. Bölge 754 Adet Konut (+6 kd.) ve 18 Adet Dükkan İnşaatları ile Altyapı ve Çevre Düzenlemesi İşi
Kaynak: EKAP ihale dokümanı (mimari proje dosyaları)
Haritada aç (41.12500, 28.68153)
Yerleşim planı
252 bina, yollar ve otoparklarla birlikte. İhale dosyasındaki ölçülü çizimden üretildi.

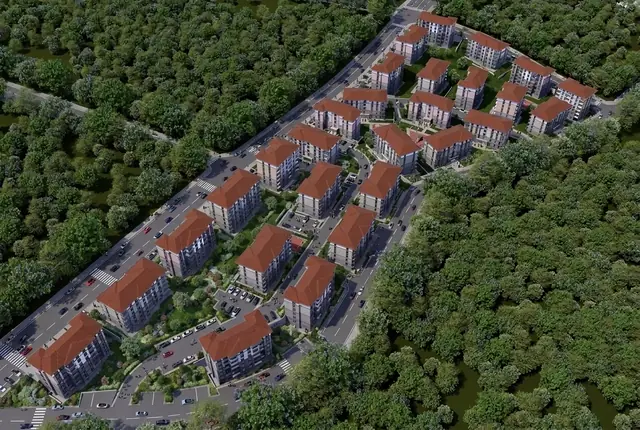

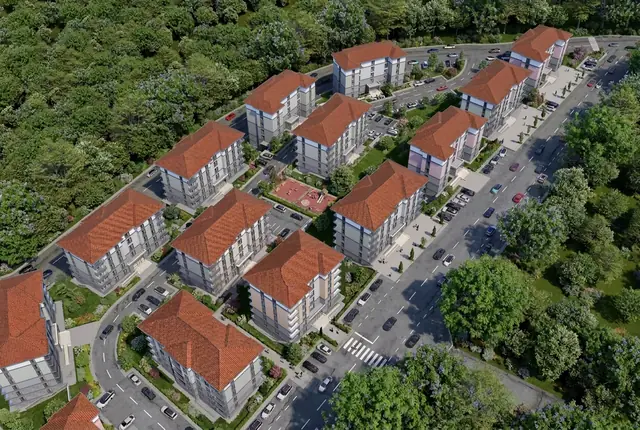

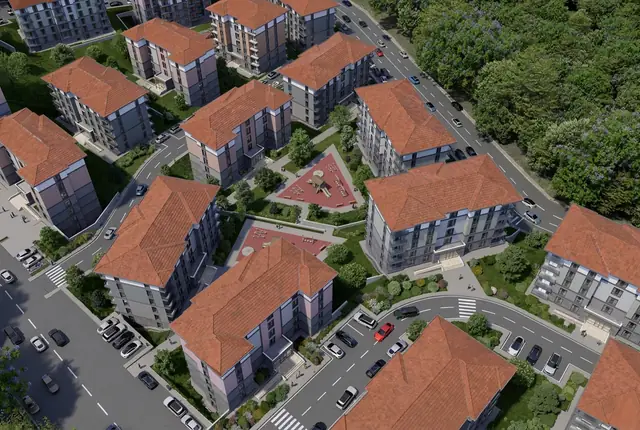

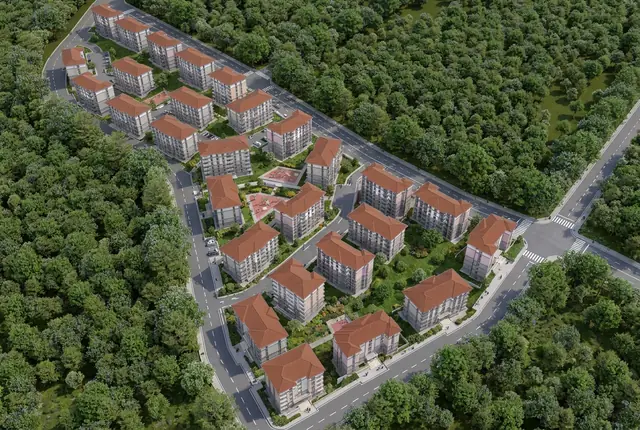

Görseller
Görsele dokunarak büyütebilirsiniz.
Blok tipleri
Her blok tipinin kat düzeni, daire tipleri ve mimari paftaları.
BE Blok · B+Z+5
Bodrum + zemin + 5 normal kat · kat başına 5 daire
Daire tipleri
| Tip | Oda | Brüt m² | Net m² | Kat başı | Mutfak |
|---|---|---|---|---|---|
| Tip 2 | 2+1 | 67,23 | 53,20 | 4 | Açık |
| Tip 5 | 1+1 | 51,47 | 40,47 | 1 | Açık |

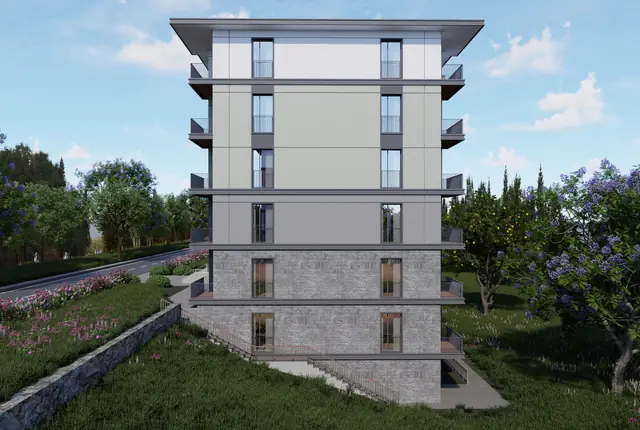

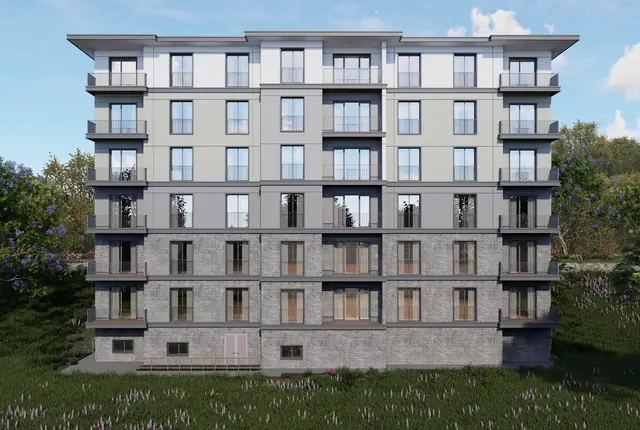

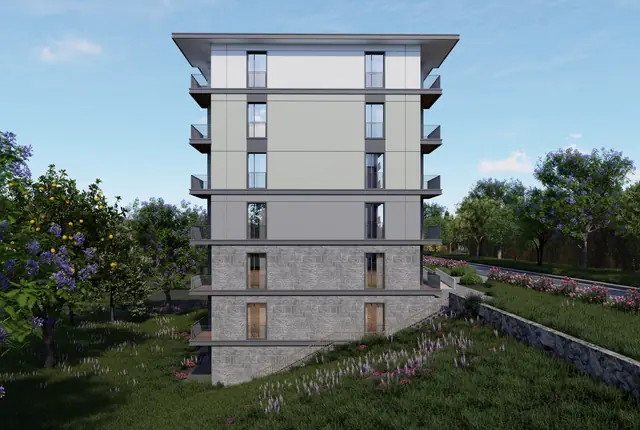

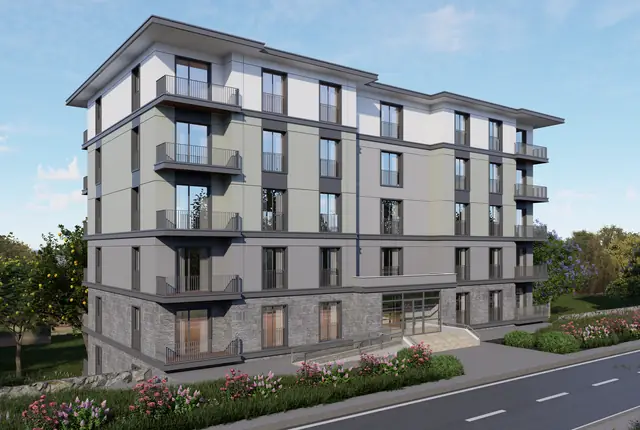

Cephe görünüşleri

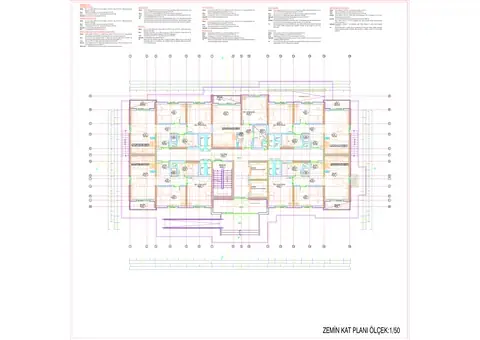

Kat planları

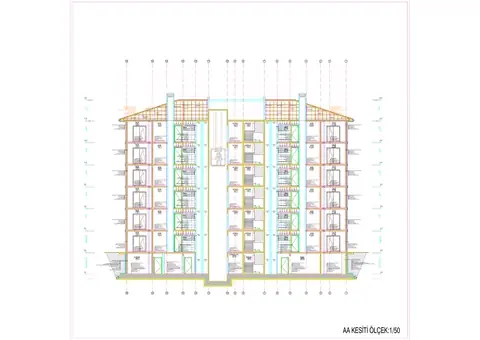

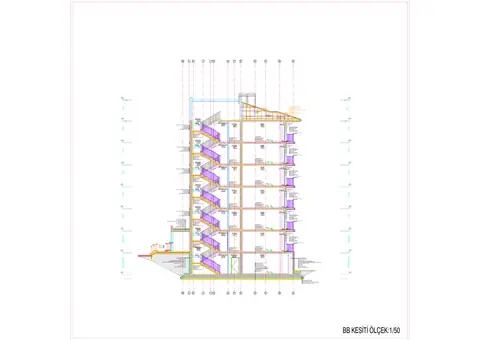

Kesitler

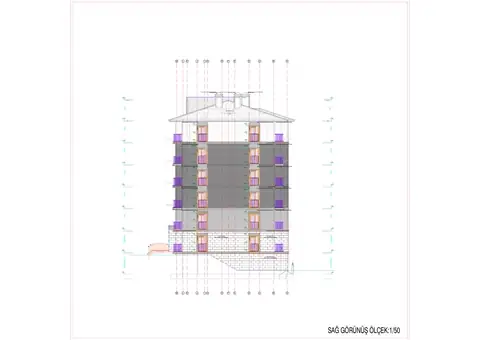

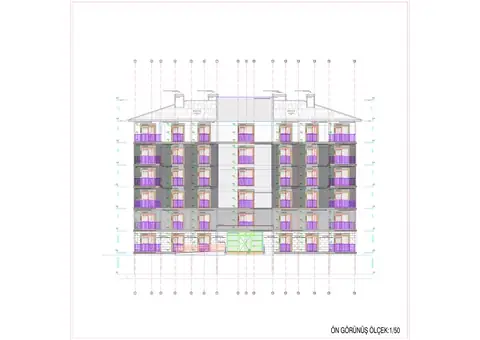

Görünüşler
BE Blok · B+Z+5 (KD)
Bodrum + zemin + 5 normal kat (kademeli) · kat başına 5 daire
Daire tipleri
| Tip | Oda | Brüt m² | Net m² | Kat başı | Mutfak |
|---|---|---|---|---|---|
| Tip 2 | 2+1 | 67,23 | 53,20 | 4 | Açık |
| Tip 5 | 1+1 | 51,47 | 40,47 | 1 | Açık |

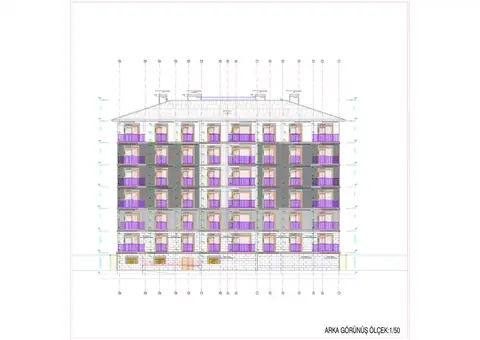

Cephe görünüşleri

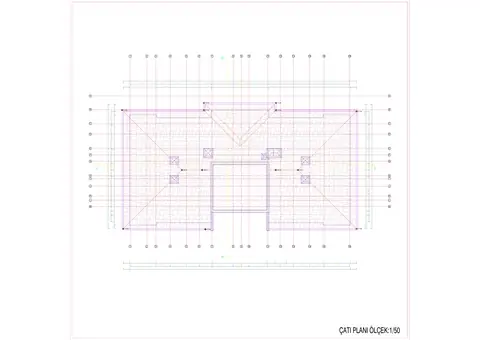

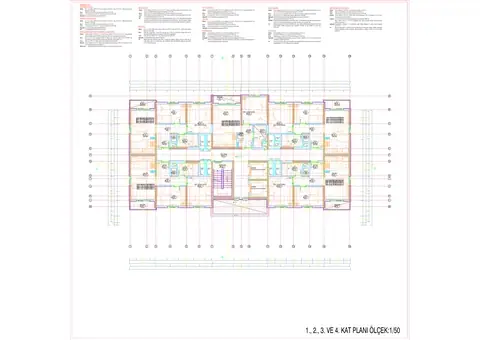

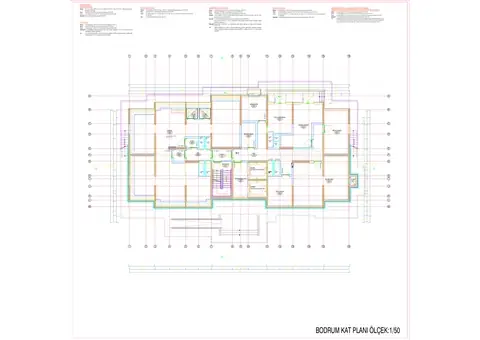

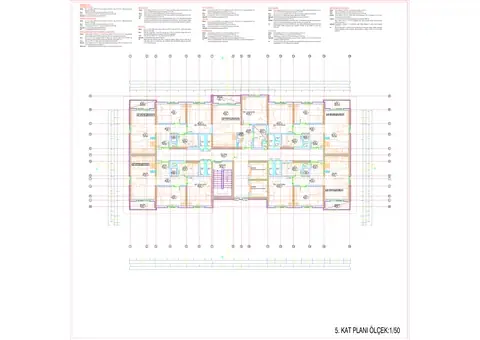

Kat planları
Kesitler

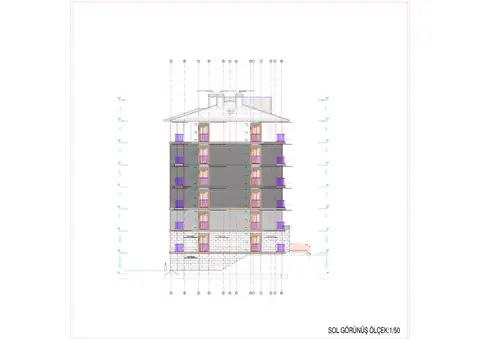

Görünüşler
BE Blok · B+Z+5 (T)
Bodrum + zemin (dükkanlı) + 5 normal kat · kat başına 5 daire
Daire tipleri
| Tip | Oda | Brüt m² | Net m² | Kat başı | Mutfak |
|---|---|---|---|---|---|
| Tip 2 | 2+1 | 67,23 | 53,20 | 4 | Açık |
| Tip 5 | 1+1 | 51,47 | 40,47 | 1 | Açık |

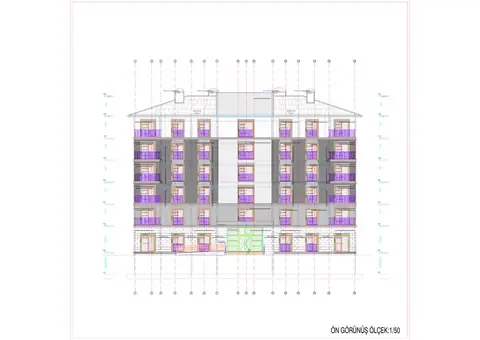

Cephe görünüşleri
Kat planları

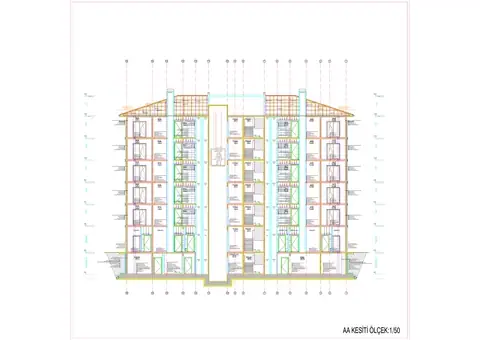

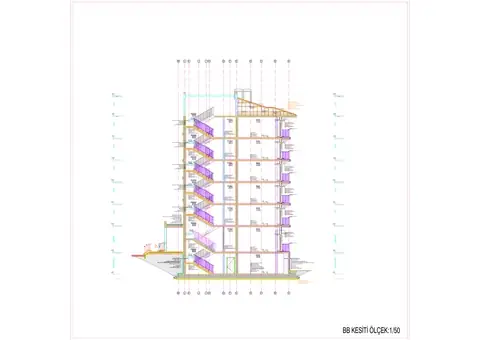

Kesitler
Görünüşler
BE Blok · 2B+Z+4 (KD)
2 bodrum + zemin + 4 normal kat · kat başına 5 daire
Daire tipleri
| Tip | Oda | Brüt m² | Net m² | Kat başı | Mutfak |
|---|---|---|---|---|---|
| Tip 2 | 2+1 | 67,23 | 53,20 | 4 | Açık |
| Tip 5 | 1+1 | 51,47 | 40,47 | 1 | Açık |

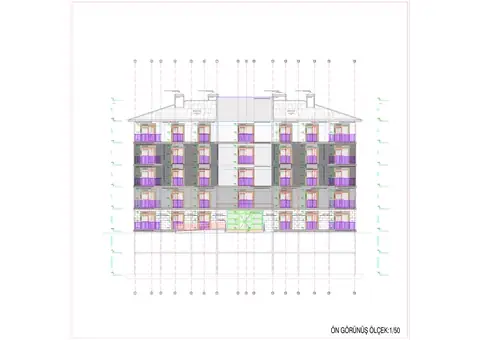

Cephe görünüşleri

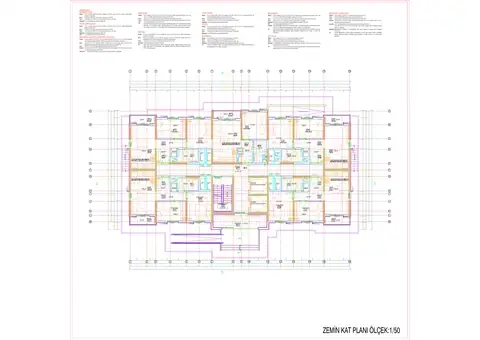

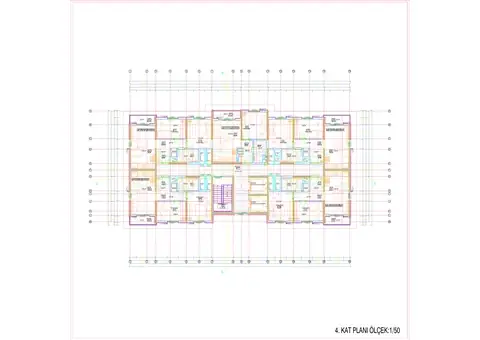

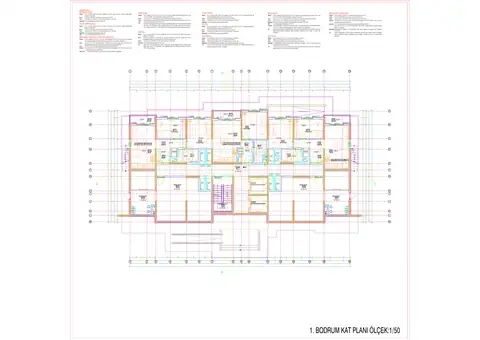

Kat planları

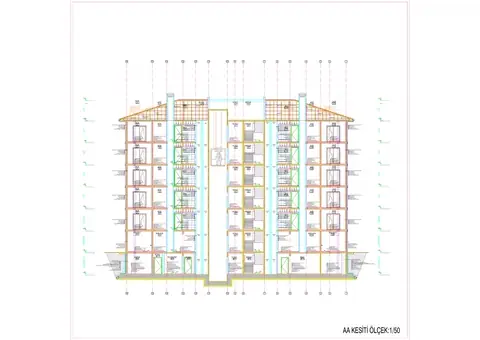

Kesitler

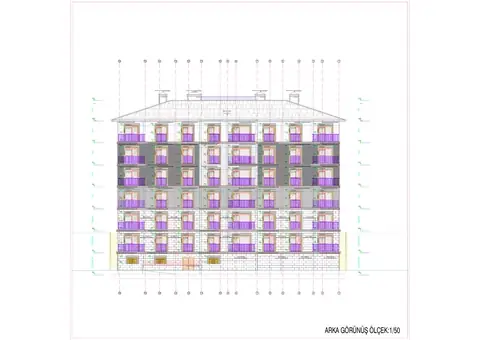

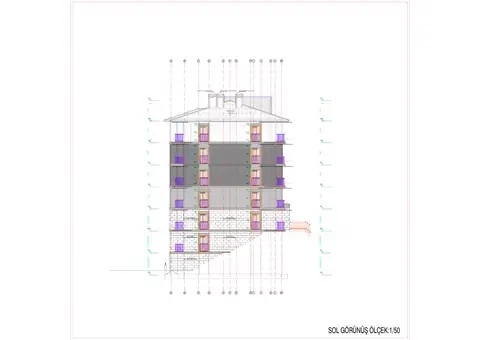

Görünüşler

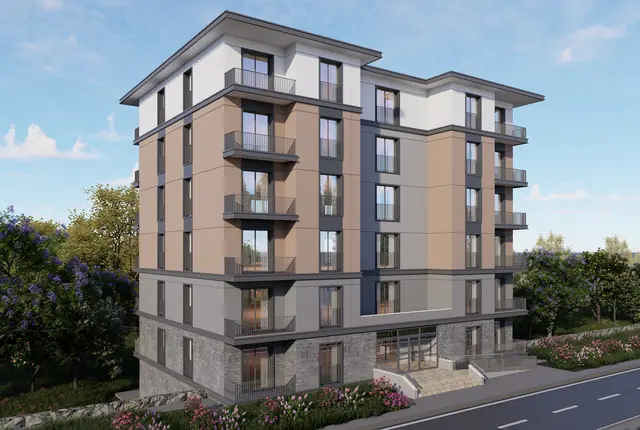

BF Blok · B+Z+5
Bodrum + zemin + 5 normal kat

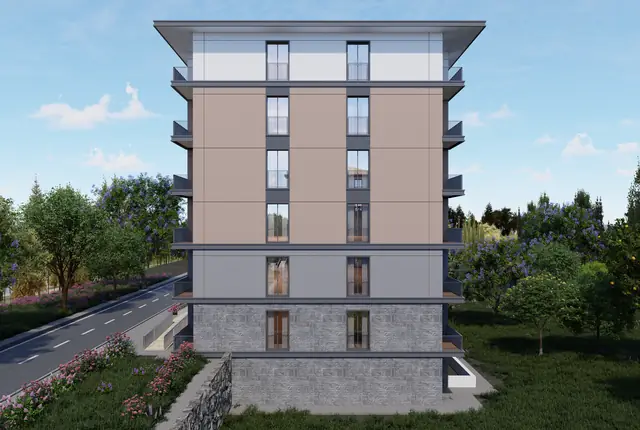

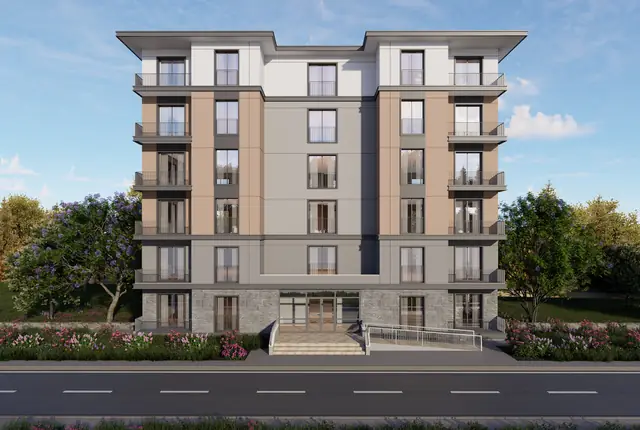

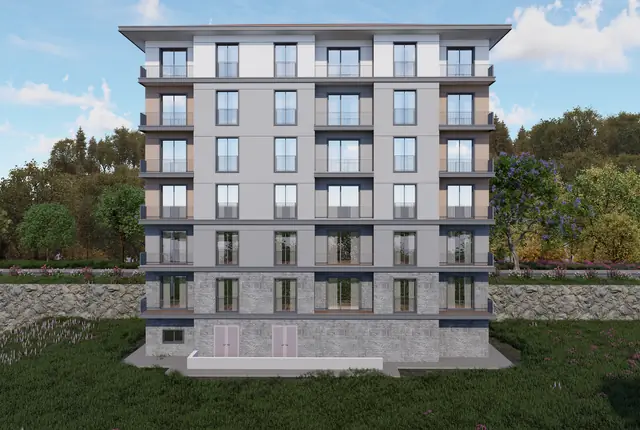

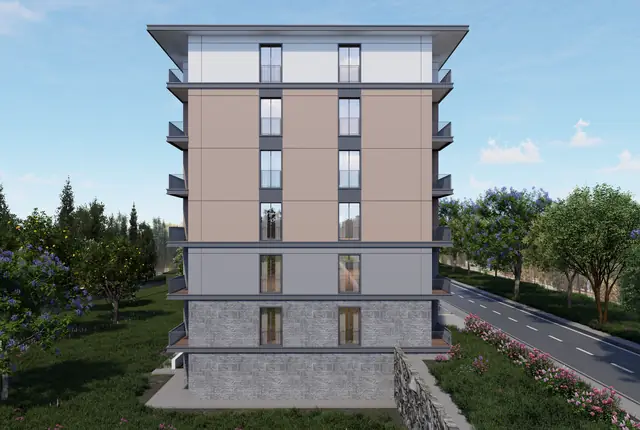

Cephe görünüşleri

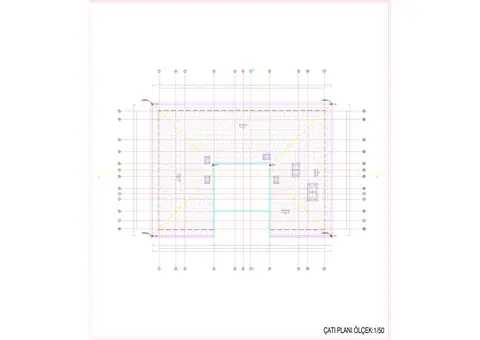

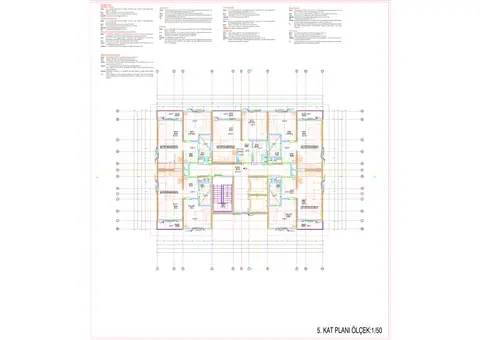

Kat planları

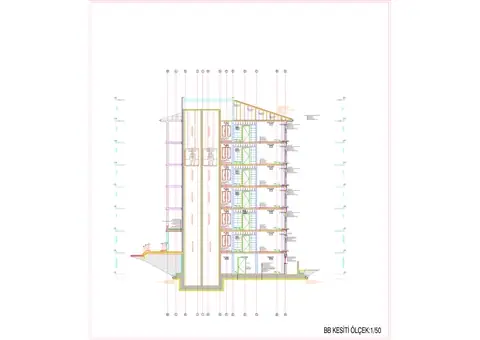

Kesitler

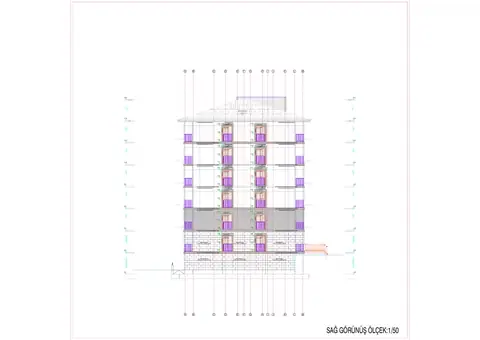

Görünüşler
BL Blok · 2B+Z+4
2 bodrum + zemin + 4 normal kat · kat başına 4 daire
Daire tipleri
| Tip | Oda | Brüt m² | Net m² | Kat başı | Mutfak |
|---|---|---|---|---|---|
| Tip 4 | 2+1 | 82,34 | 64,76 | 2 | Açık |
| Tip 5 | 1+1 | 51,62 | 40,62 | 2 | Açık |

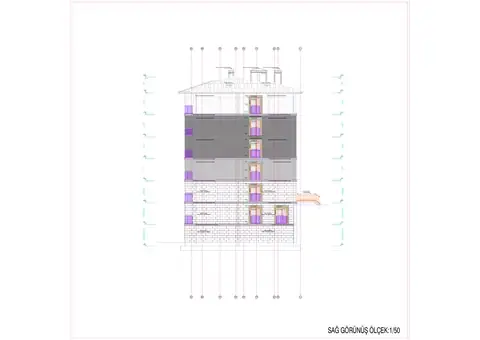

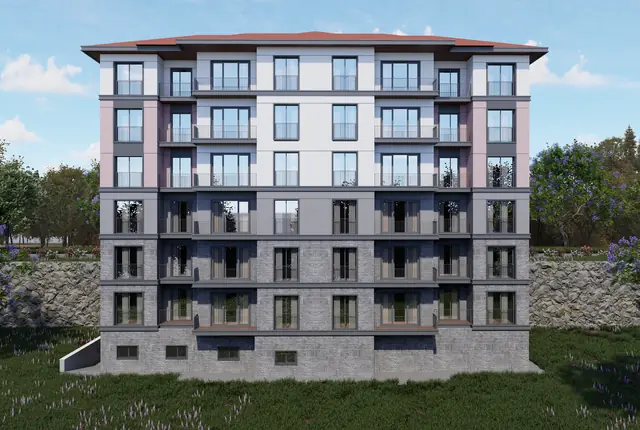

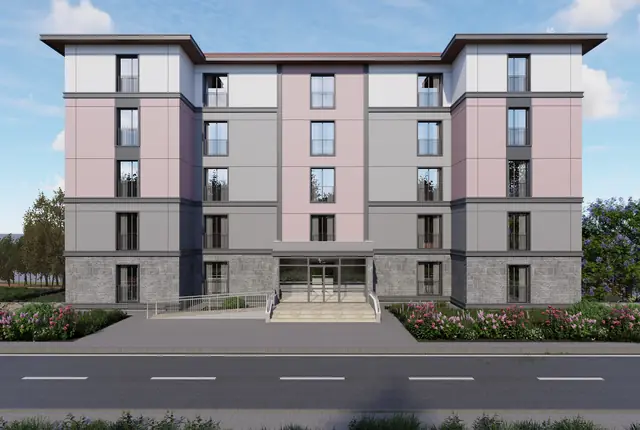

Cephe görünüşleri

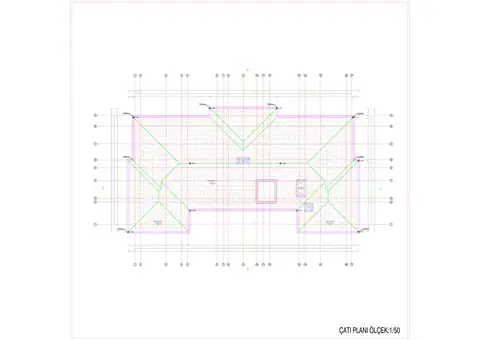

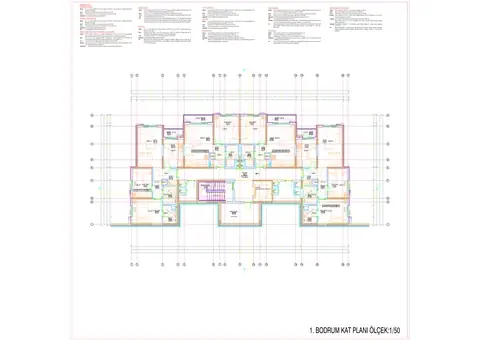

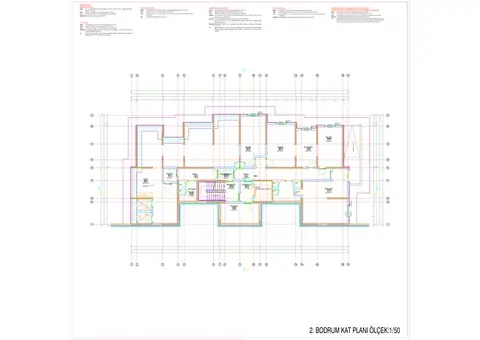

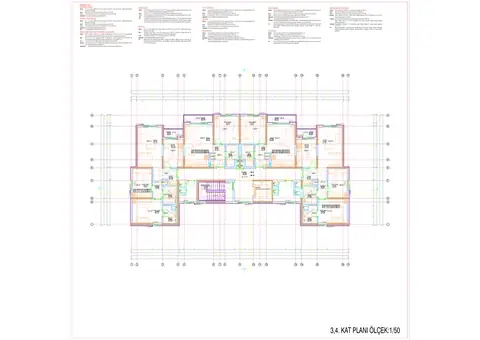

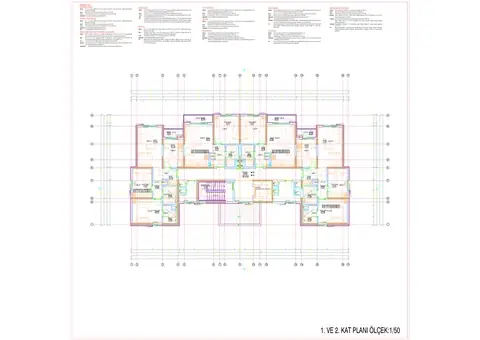

Kat planları
Kesitler
Görünüşler
BL Blok · 3B+Z+3 (T)
3 bodrum + zemin (dükkanlı) + 3 normal kat · kat başına 4 daire
Daire tipleri
| Tip | Oda | Brüt m² | Net m² | Kat başı | Mutfak |
|---|---|---|---|---|---|
| Tip 4 | 2+1 | 82,34 | 64,76 | 2 | Açık |
| Tip 5 | 1+1 | 51,62 | 40,62 | 2 | Açık |

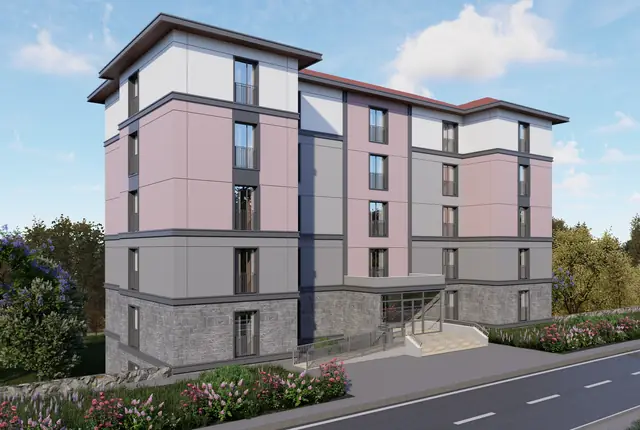

Cephe görünüşleri

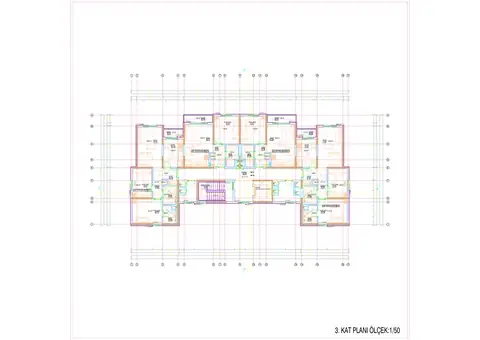

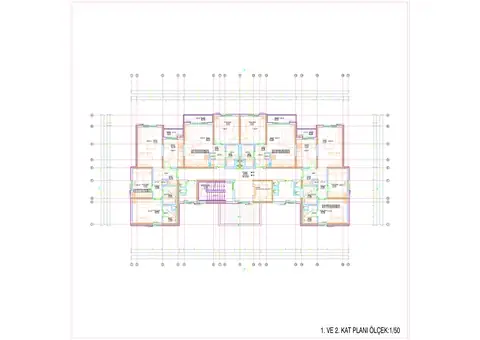

Kat planları

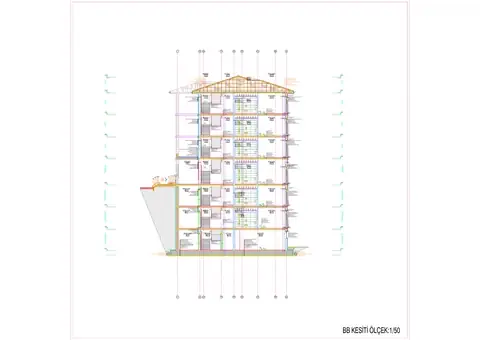

Kesitler
Görünüşler

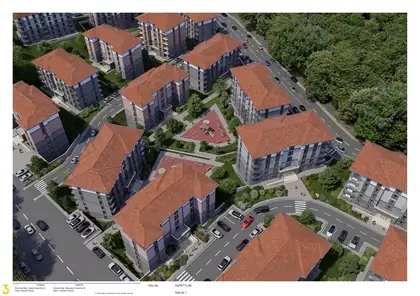

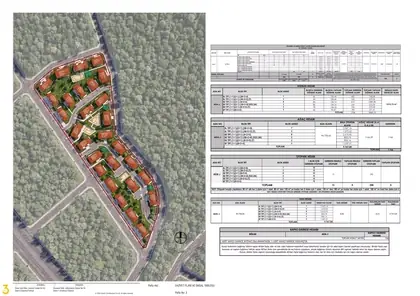

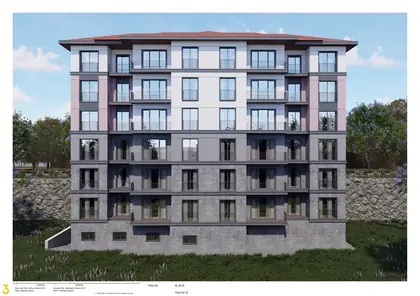

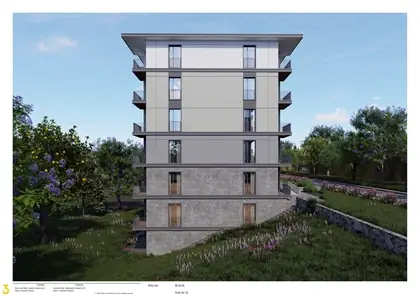

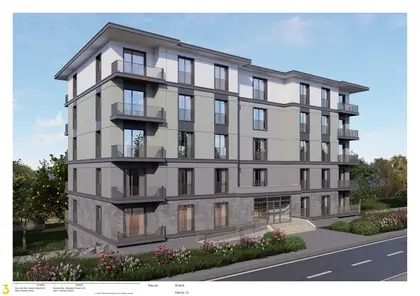

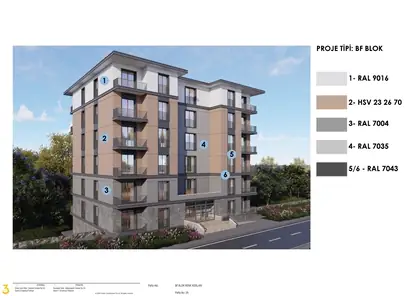

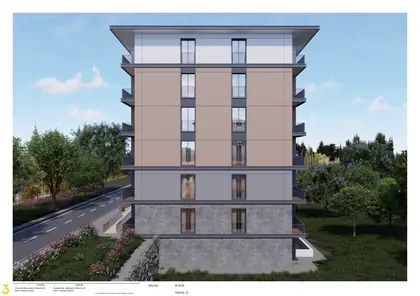

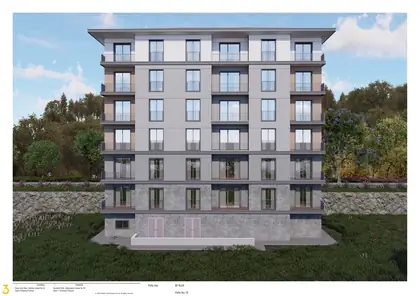

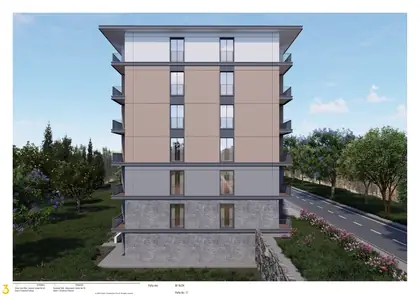

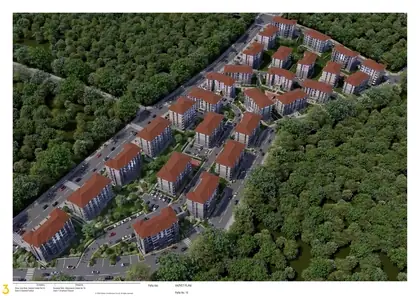

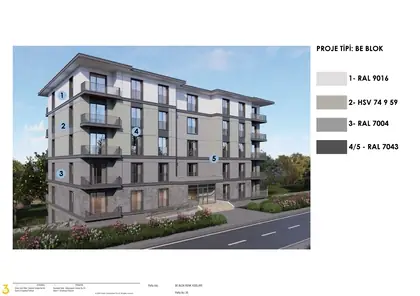

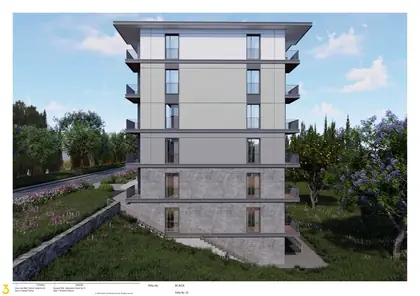

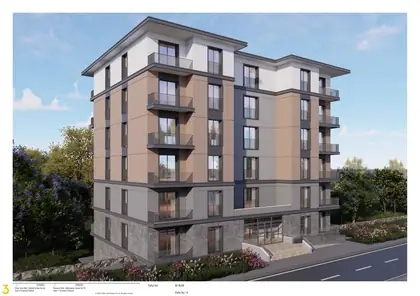

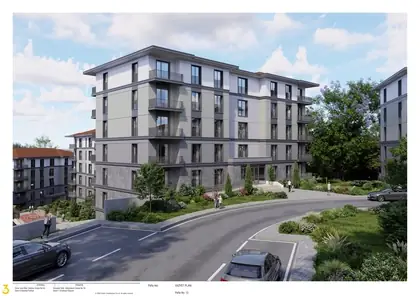

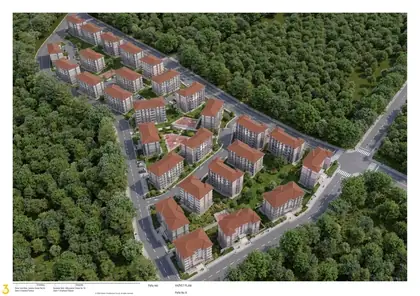

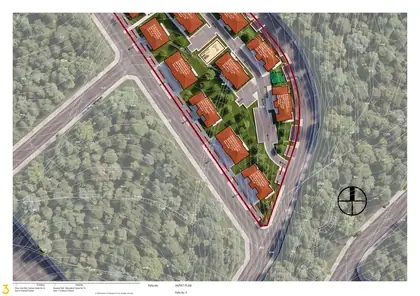

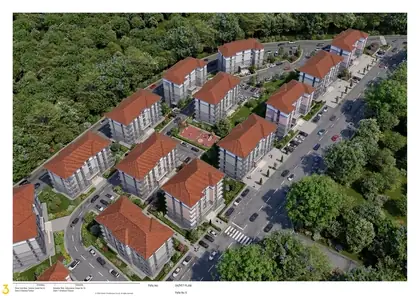

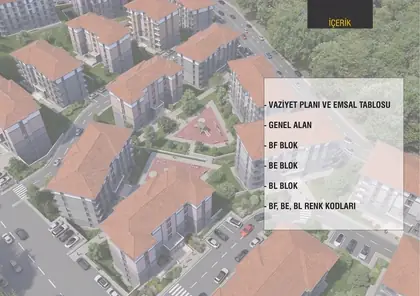

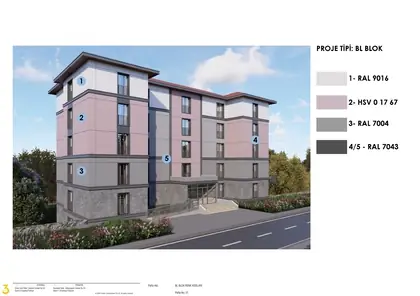

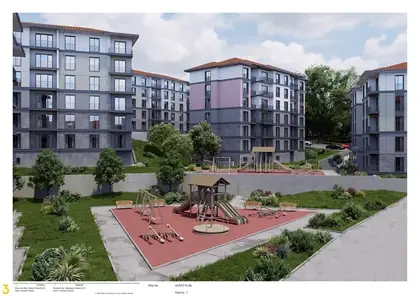

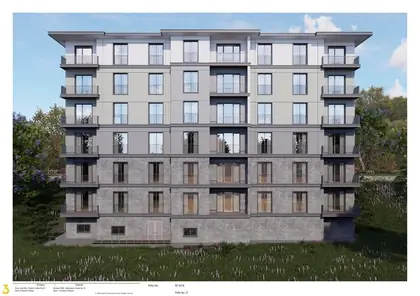

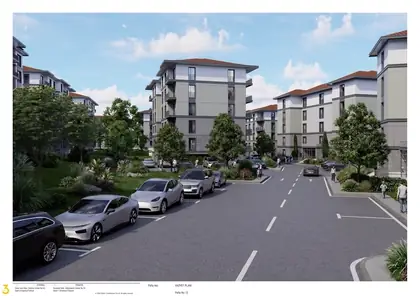

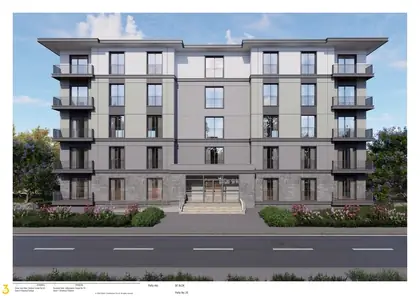

Proje sunumu
İhale dokümanındaki sunumun 32 sayfası.
